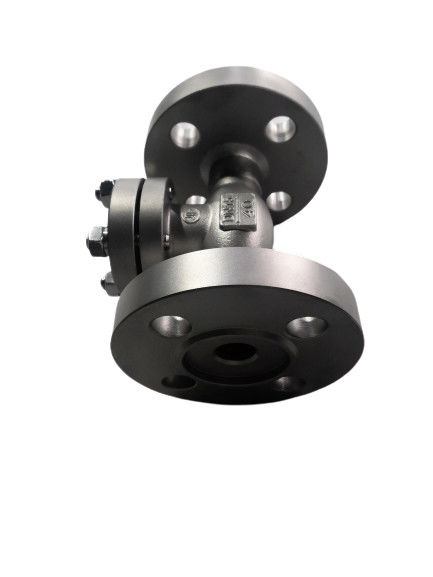

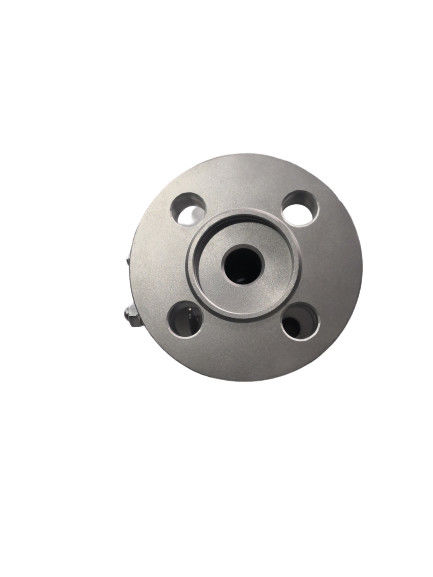

PN50 Flanschtyp Edelstahl-Kryogen-Scheckventil mit hoher Qualität

Beschreibung der Struktur


Bei der Verwendung dieses Ventils fließt das Medium in Richtung des in der Abbildung dargestellten Pfeils.

1Wenn das Medium in die vorgeschriebene Richtung fließt, wird die Ventilscheibe durch die Kraft des Mediums geöffnet; wenn das Medium rückwärts fließt, wird die Ventilscheibe durch die Kraft des Mediums geöffnet. the valve disc is tightly sealed with the valve seat due to the weight of the valve disc and the reverse force of the medium Closed together to achieve the purpose of preventing the medium from flowing back.

2Die Dichtungsflächen des Ventilkörpers und der Scheibe sind aus Edelstahl.

3Die Strukturlänge dieses Ventils entspricht der Norm GB12221-1989 und die Größe der Flanschverbindung entspricht der Norm JB/T79-1994.

	Typ des Ventils:Scheckventil
	Anschlussart: Flansche
	Nominaldurchmesser: DN10mm~DN25mm
	Nenndruck:PN4,0MPa
	Material: Ventilkörper: CF8; Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. Füllung:PTFE; Scheibendichtung:PCTFE
	geeignetes Medium:LO2,LN2,LAr,LNG usw.
	Geeignete Temperatur: ((-196°C~+80°C)
	Konstruktion und Herstellung: Gemäß GB/T24925-2010
	Prüfung:Konform mit GB/T13927-2008
	Lebensdauer des Ventils: je nach Nutzungsfrequenz und Standort der Installation
	Vorlaufzeit:Maßgeschneiderte Ventile sind in der Regel 30~45 Tage; Lagerventile sind in der Regel innerhalb von 5 Tagen.

1Wenn Kunden besondere Anforderungen an die Produkte haben, müssen sie im Auftragsvertrag folgende Anweisungen vorlegen:
a. Strukturlänge
b. Anschlusstyp;
c. Nenndurchmesser
d. Produktverwendungsmedium und Temperatur- und Druckbereich;
e. Prüf-, Inspektionsstandards und sonstige Anforderungen.


2Die Fabrik kann verschiedene Antriebsvorrichtungen entsprechend den spezifischen Anforderungen des Kunden konfigurieren.


3Wenn der Kunde den festgelegten Ventiltyp und -modell zur Verfügung stellt, sollte der Kunde die Bedeutung und die Anforderungen seines Modells richtig erläutern.und den Vertrag unterzeichnen unter der Bedingung, dass die Angebot und Nachfrage Seiten verstehen und zustimmen.


4Für Futures- und Bestellkunden rufen Sie bitte den Brief an, um das Ventilmodell, die Spezifikationen, die Menge, die Lieferzeit und den Ort im Detail anzugeben.Und Vorauszahlung von 30% des Gesamtvertragsbetrags, ist der Lieferant für die Produktion bereit.

Si Chuan Liangchuan Mechanical Equipment Co., Ltd. ist ein Hightech-Unternehmen, das sich auf die Herstellung vieler Arten von Ventilen spezialisiert hat, insbesondere Kryogenen Ventile. Die Hauptprodukte sind Kryogenen Ventile,Schleusen und Schleusen,Kugelventile, Kugelventile, Schmetterlingsventile, Scheckventile, Sicherheitsventile, usw. Unser Unternehmen hat viele nationale Technologiepatente.Und unsere Firma hat das Managementsystem für die Herstellung von Spezialgeräten und das internationale Qualitätssystem ISO 9001 etabliert und verbessert und die Zertifizierungen bestanden.Im Jahr 2015 haben wir die Zertifizierung des High-Tech-Unternehmens bestanden.Liangchuan hat eine strenge und vollständige Testorganisation eingerichtet,um sicherzustellen, dass die Produktqualität den einschlägigen nationalen Normen entspricht,Industrie- und Unternehmensstandards.

1. Es sollte sichergestellt werden, dass das Rohr vor der Montage sauber geblasen wird.

2Bei der Installation ist zu prüfen, ob die durch den Pfeil am Ventilkörper angegebene Strömungsrichtung mit der Strömungsrichtung der Flüssigkeit übereinstimmt.

3Dieses Ventil wurde entfettert.

4Nach Beendigung des Bauvorhabens sollten alle Ventile auf der Pipeline geöffnet werden.und die Rückstände in der Rohrleitung sorgfältig und gründlich aufbewahrt werden, um sicherzustellen, dass das Rohrleitungssystem sauber und frei von Trümmern ist.

5Das Anlage-Systemdiagramm mit den ölfreien Anforderungen sollte entfettet werden.

6. Während der Anwendung langsam öffnen und schließen.

7. Wenn die Präzisionsteile wie die Ventilscheibe, der Ventilsitz und der Ventilstamm abgenutzt oder beschädigt sind, müssen sie rechtzeitig repariert und ausgetauscht werden.

8- Teile wie Dichtungen und Dichtungsmaterialien müssen jedes Mal durch neue ersetzt werden.
