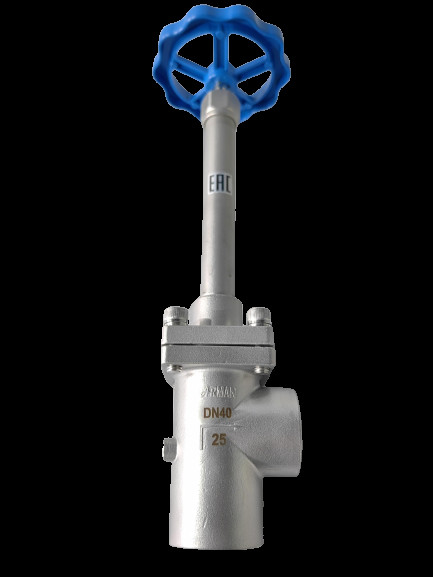

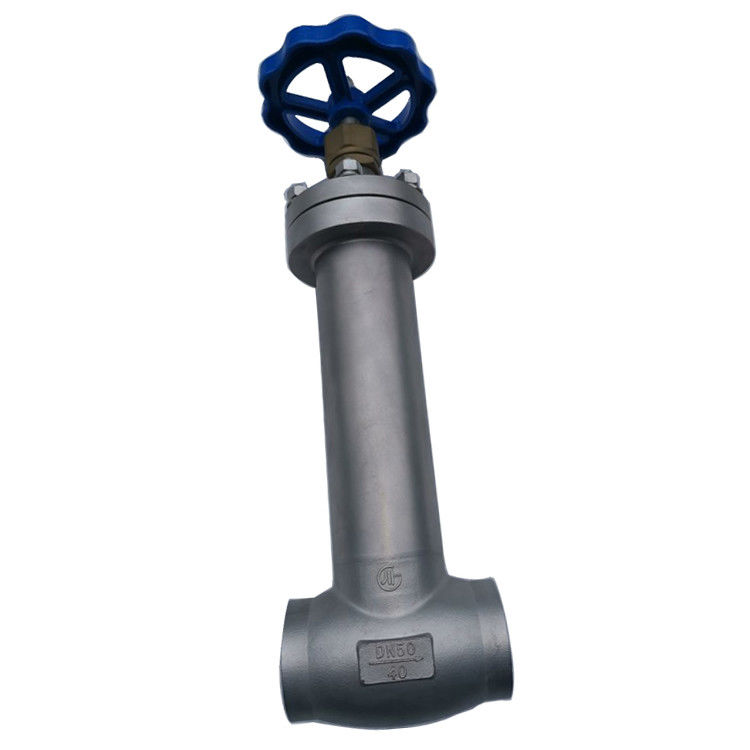

Edelstahl 304 / 316 Niedertemperatur PCTFE Scheibendichtung Kryogenen Kugelventil -196~+80°C

Edelstahl 304 / 316 Niedertemperatur PCTFE Scheibendichtung Kryogenen Kugelventil

Einleitung

Nach dieser Bewegungsform der Ventilklappen ist die Veränderung des Ventilsitzeingangs direkt proportional zum Schlag der Ventilklappen.Die Ventilstamm-Achse des Kugelventils ist senkrecht zur Abdichtungsfläche des VentilsitzesDer Öffnungs- oder Schließschlag des Ventilstammes ist relativ kurz und hat eine sehr zuverlässige Abschnittwirkung, so daß dieses Ventil als Medium für Abschnitte oder Einstellungen und Drosselungen sehr geeignet ist.Sobald die Ventilklappen des Globusventils im offenen Zustand ist, besteht kein Kontakt mehr zwischen seinem Ventilplatz und der Versiegelungsfläche des Ventilklappens, und er hat eine sehr zuverlässige Schneidwirkung.Dieses Ventil ist sehr geeignet als Medium für das Schneiden oder Anpassen der Stromnutzung. Ist das Verschlussventil im offenen Zustand, kommt es zwischen seinem Sitz und der Scheibenverschlussfläche nicht mehr in Berührung, so daß die Verschlussfläche weniger mechanisch verschleiert wird,weil die meisten Sitze und Klappen des Globusventils sind leichter zu reparieren oder zu ersetzen Es ist nicht notwendig, das gesamte Ventil aus der Rohrleitung zu entfernen, wenn Sie das Element versiegeln, die sehr gut für den Fall geeignet ist, wenn das Ventil und die Rohrleitung miteinander geschweißt sind.Also ist der Durchflusswiderstand des Abschaltventils höher als bei anderen Ventilen.

Einführung in die Kryogene Kugelventile

Haltestand des Niedertemperaturglobeventils:

(1) Die Struktur ist einfacher als das Torventil und für die Herstellung und Wartung bequemer.

(2) Die Dichtungsfläche ist nicht leicht zu verschleiern und zu kratzen, und die Dichtung ist gut.Bei Öffnung und Schließung gibt es keine relative Rutsche zwischen der Ventilklappen und der Dichtungsfläche des Ventilkörpers, so dass der Verschleiß und Kratzer nicht schwerwiegend sind, die Dichtungsleistung gut ist und die Lebensdauer lang ist.

(3) Beim Öffnen und Schließen ist die Klappe gering, so daß die Höhe des Schließventils kleiner ist als die des Torventils, aber die Strukturlänge länger ist als die des Torventils.

(4) Das Öffnungs­ und Schließmoment ist groß, das Öffnen und Schließen ist mühsamer und die Öffnungs­ und Schließzeit ist wichtig.

(5) Der Flüssigkeitswiderstand ist groß, weil der mittlere Kanal im Ventilkörper schwenkbar ist, der Flüssigkeitswiderstand groß und der Stromverbrauch groß ist.

(6) Durchflussrichtung des Mediums Wenn der Nenndruck PN≤16MPa ist, wird im allgemeinen ein gleichzeitig fließender Strom verwendet, und das Medium fließt von unterhalb der Ventilklappen nach oben; wenn der Nenndruck PN≥20MPa,in der Regel umgekehrter StromDie Ventile können nur in eine Richtung fließen, und die Strömungsrichtung kann nicht geändert werden.

Auswahl der Materialien für Kryogenen Kugelventile

1. Hauptmaterial der Kryogenventile

1 Bei der Auswahl der Hauptmaterialien zu berücksichtigende Faktoren

Aus metallographischer Sicht, neben austenitischem Stahl mit einem auf dem Gesicht zentrierten Kubikgitter, Kupfer, Aluminium usw.,Allgemeine Stahlmaterialien zeigen bei niedrigen Temperaturen eine niedrige Bruchbarkeit.Bei der Auswahl des Wirkstoffs ist zunächst das Material zu wählen, das für die Arbeit bei niedrigen Temperaturen geeignet ist.Aluminium weist bei niedrigen Temperaturen keine Niedertemperaturbrüchigkeit auf, aber aufgrund der geringen Härte von Aluminium und Aluminiumlegierungen sind die Verschleiß- und Kratzfestigkeit von Aluminiumdichtungsflächen gering,Daher hat die Verwendung von Niedertemperaturventilen bestimmte Einschränkungen., nur bei niedrigem Druck und in kleinen Durchmesserventilen verwendet.

Das Material, das bei niedrigen Temperaturen arbeitet, sollte seine Leistung bei niedrigen Temperaturen gewährleisten, hauptsächlich um seine Kaltkraft zu gewährleisten.Die Ventilverkleidung muss so ausgesucht werden, dass sie eine ausreichende Kaltkraft aufweist, um Bruch zu verhindern.Der Stahl aus Legierung von c und cr verliert bei -20°C rasch die Aufprallfestigkeit, so daß die Betriebstemperatur auf -30°C bzw. -50°C begrenzt ist.5 kann bei -100 °C verwendet werdenAustenitischer Edelstahl, Nickel, Monel, Hastelloy, Titan, Aluminiumlegierung und Bronze können bis zu einer niedrigeren Temperatur von -273 °C verwendet werden.

Außerdem sollten bei der Auswahl der Materialien für Niedertemperaturventile auch folgende Faktoren berücksichtigt werden:2 die mechanischen Eigenschaften, die die Metallmaterialien benötigen, um die Arbeitsbedingungen bei niedrigen Temperaturen zu erhalten, vor allem Schlagfestigkeit, relative Dehnbarkeit und Gewebestabilität; 3 bei niedrigem Temperatur- und ölfreiem Schmieren eine gute Abriebfestigkeit; 4 eine gute Korrosionsbeständigkeit;5 bei Verwendung von Schweißverbindungen, ist auch die Schweißleistung des Materials zu berücksichtigen.

2 Auswahl der Materialien für den Ventilkörper, die Ventilkappe, den Ventilsitz und die Scheibe (Riegel).Ferritstahl wird bei Temperaturen über -100°C verwendet■ bei Temperaturen unter -100°C austenitischer Stahl verwendet; Niederdruckventile und Kleinkalibre können aus Kupfer und Aluminium hergestellt werden.Auswahl geeigneter Materialien entsprechend der niedrigen Betriebstemperatur während der Konstruktion.

3 Materialwahl von Ventilstamm und -befestigungsmittel

Bei einer Temperatur von über -100 °C werden die Ventilstamm- und -schraubenmaterialien aus Legierungsstahl wie Ni, Cr-Mo usw. hergestellt.die Zugfestigkeit wird verbessert und der Gewindebiss verhindertBei Temperaturen unter -100°C ist es aus austenitischem, säurebeständigem Edelstahl gefertigt.Die geringe Härte des Säurebeständigen Stahls 18-8 wird dazu führen, dass sich der Ventilstamm und die Verpackung gegenseitig kratzen.Die Oberfläche des Ventilstabs muss daher mit hartem Chrom (Verkleidungsstärke 0,04-0,06 mm) beschichtet werden.oder nitriert und mit Nickel-Phosphor beschichtet, um die Oberflächenhärte zu erhöhenUm zu verhindern, daß Mutter und Schraube beißen, wird die Mutter in der Regel aus Stahl oder Ni-Stahl gefertigt, und die Oberfläche des Gewinns ist mit Molybdändisulfid beschichtet.
